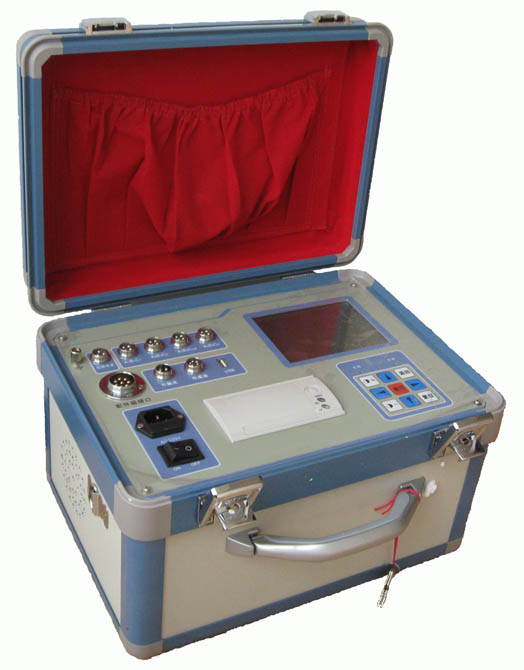

| HS7200開關機械特性測試儀 |
|
|
產品技術參數
1、使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kPa
溫 度 -10～45℃ 濕 度 ≤80%RH
2、安全性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
◆時 間： 量程 4000.0ms 分辨率 0.1ms
誤差 ①200ms以內 0.1ms±1個字
②200ms以上 0.1％±1個字
③同期 ±0.1ms
◆速 度： 量程 20.00m/s 分辨率 0.01m/s
誤差 1％±0.1 m/s
◆行 程：
|
|
量 程 |
分辨率 |
誤 差 |
|
真空斷路器 |
30.0mm |
0.1mm |
1％±1mm |
|
SF6斷路器 |
300.0mm |
|
少油斷路器 |
600.0mm |
◆電 流：量程 20.00A 分辨率 0.01A
◆輸出電源：DC30～250V數字可調／20A(瞬時工作)
◆尺寸重量：360mm(L)×280mm(W)×300mm(H) 9kg
性能特點
1、性 能
● 時 間: 12個斷口的固有分、合閘時間，同相同期、相間同期。
● 重 合閘: 每斷口的合－分，分－合,分-合-分過程時間:一分時間、一合時間、二分時間、金短時間、無電流時間值。
● 彈 跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。
● 速 度: 剛分、剛合速度，最大速度，時間－行程特性曲線。
● 行 程: 總行程，開距，超行程，過沖行程，反彈幅值。
● 電 流: 分、合閘線圈的分、合閘電流值、電流波形圖。
● 動作電壓: 機內提供DC30～250V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
2、特 點
◆ 適用于國內外生產的金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。
◆ 測速傳感器，直線行程傳感器，旋轉傳感器,安裝極為方便，簡捷。
◆ 主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。
◆ 主機可存儲16組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于軟件升級。
◆ 儀器具有很強的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。 內置快速微型打印機，打印所有數據及圖譜。
 主機為工控機。抗干擾能力強，在500KV站試驗，精確測量；
西門子石墨觸頭開關測試，能夠準確測試石墨觸頭開關3個或6個斷口的動態電阻波形、時間、同期；
可直接使用U盤保存轉移數據。
|
|
|
|
|
